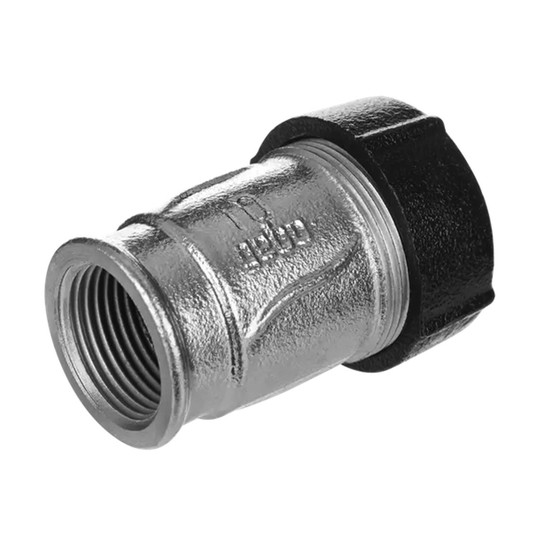

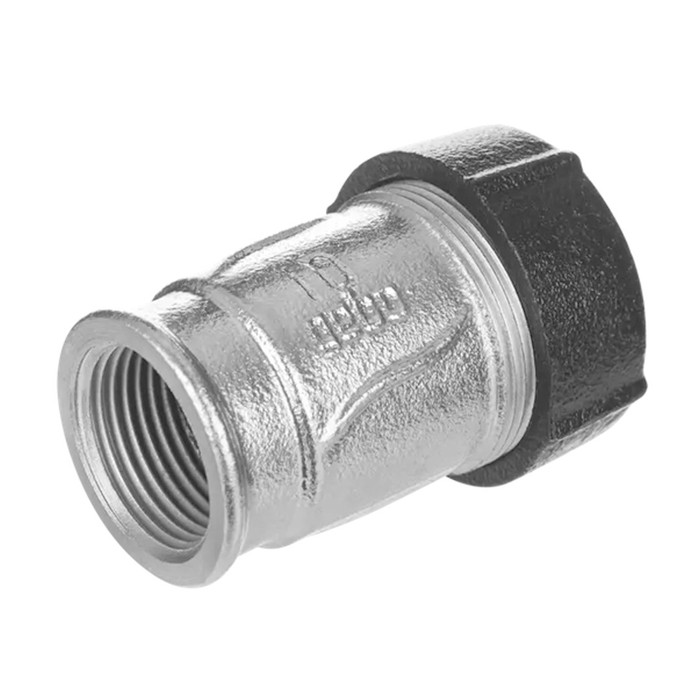

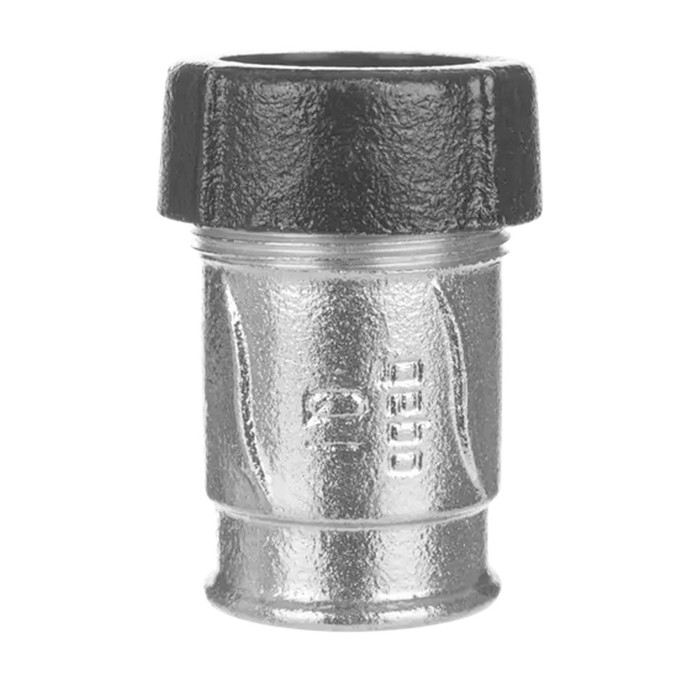

Złączka zaciskowa GEBO QI 2" DN50 żeliwna NBR 59,7–63,6 mm
Charakterystyka:
Złączka zaciskowa GEBO Quick typ QI serii 195 to element przyłączeniowy z gwintem wewnętrznym Rp 2". Wykonana z żeliwa ciągliwego EN-GJMB-350-10 i zabezpieczona powłoką cynkową. Uszczelnienie NBR oraz konstrukcja zaciskowa umożliwiają zastosowanie z określonymi rodzajami rur stalowych i rur PE.
Model jest przeznaczony do rur o średnicy zewnętrznej 59,7–63,6 mm. Obsługuje rury stalowe oraz rury PE 80, PE 100 i PE-Xa, zgodnie z wymaganiami określonymi dla poszczególnych typów rur. Maksymalne ciśnienie robocze zależy od zastosowania i wynosi od 5 do 10 bar dla wskazanych mediów.
Złączka może być stosowana w instalacjach wody zimnej i gorącej, gazu na zewnątrz budynków oraz wody w rurach PE. W przypadku montażu na rurach PE obowiązkowe jest zastosowanie tulei wspornej GEBO, która nie wchodzi w skład zestawu i wymaga osobnego zamówienia.
Dane techniczne GEBO 17.195.01.06:
- Kolor: Srebrny
- Konfekcja: Pojedyncza sztuka
- Liczba w opakowaniu: 1
- Materiał wykonania: Żeliwo ciągliwe
- Przeznaczenie: Do instalacji wodnych
- Rodzaj: Złączka zaciskowa
- Kod producenta: 17.195.01.06
- EAN: 4019576036814
- Producent: GEBO
Dodatkowe dane techniczne GEBO 17.195.01.06:
- Kategoria produktu: Złączka zaciskowa
- Rozmiar gwintu: 2"
- Typ gwintu: Rp
- Rodzaj połączenia: Gwint wewnętrzny
- Średnica nominalna DN: 50
- Średnica zewnętrzna rury: 59,7–63,6 mm
- Standard gwintu: DIN EN 10226-1, ISO 7/1
- Materiał konstrukcyjny: Odlew z żeliwa ciągliwego
- Oznaczenie materiału: EN-GJMB-350-10
- Wykończenie powierzchni: Cynkowanie ogniowe, ocynkowanie
- Materiał uszczelnienia: NBR
- Rodzaje obsługiwanych rur: Rury stalowe, czarne rury stalowe, rury PE
- Standardy rur stalowych: DIN EN 10220 seria 1, seria 2 i seria 3; DIN EN 10255
- Standardy rur PE: PE 80, PE 100, PE-Xa, SDR 11, zgodnie z DVGW GW 335 A2/A3, DIN 8074/75, DIN EN 12201-2 i DIN 16893
- Zastosowanie – woda w rurach stalowych: Maks. temperatura pracy 25°C, maks. ciśnienie robocze 10 bar
- Zastosowanie – gorąca woda w rurach stalowych: Maks. temperatura pracy 80°C, maks. ciśnienie robocze 6 bar
- Zastosowanie – gaz na zewnątrz budynków w rurach stalowych: Temperatura otoczenia od -20°C do 60°C, maks. ciśnienie robocze 5 bar
- Zastosowanie – woda w rurach PE 80, PE 100 i PE-Xa: Maks. temperatura pracy 20°C, maks. ciśnienie robocze 10 bar
- Podstawa kontroli dla gazu: DIN 3387-1
- Numer certyfikatu dla gazu: DVGW-Reg.-Nr. NG-4502BL0450

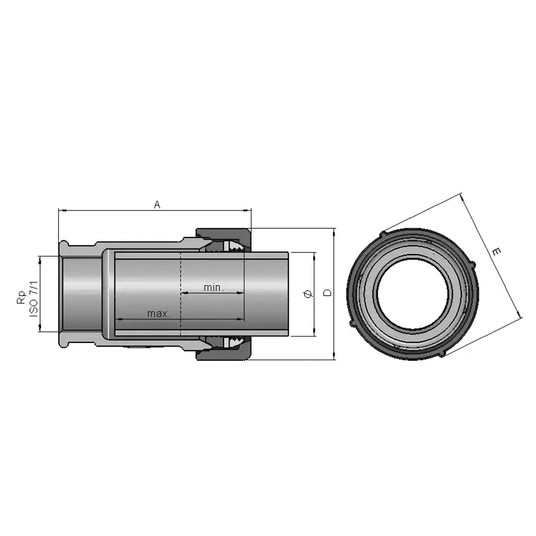

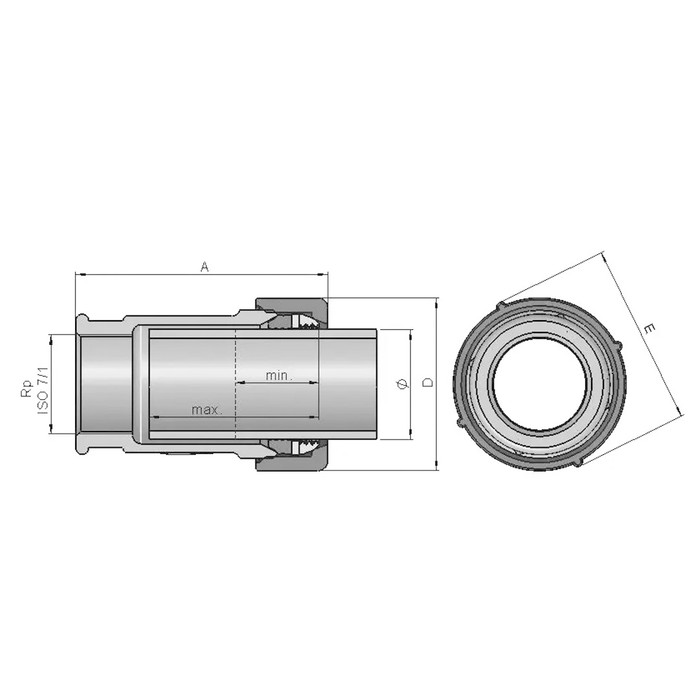

- Wymiar A: 105 mm
- Rozmiar narożnika e: 92 mm
- Minimalna głębokość wprowadzenia: 35 mm
- Maksymalna głębokość wsuwania: 71 mm
Cechy produktu GEBO 17.195.01.06:
- Gwint wewnętrzny Rp 2" – umożliwia wykonanie połączenia gwintowego.
- Konstrukcja zaciskowa – pozwala na połączenie rur o średnicy zewnętrznej 59,7–63,6 mm.
- Żeliwo ciągliwe – materiał konstrukcyjny złączki.
- Powłoka cynkowa – zabezpieczenie powierzchni złączki.
- Uszczelnienie NBR – element uszczelniający połączenie.
- Szeroki zakres zastosowań – możliwość wykorzystania w instalacjach wody, gorącej wody i gazu na zewnątrz budynków, zgodnie z parametrami producenta.
Zawartość zestawu:
- Złączka zaciskowa GEBO QI 2" DN50 żeliwna NBR 59,7–63,6 mm
