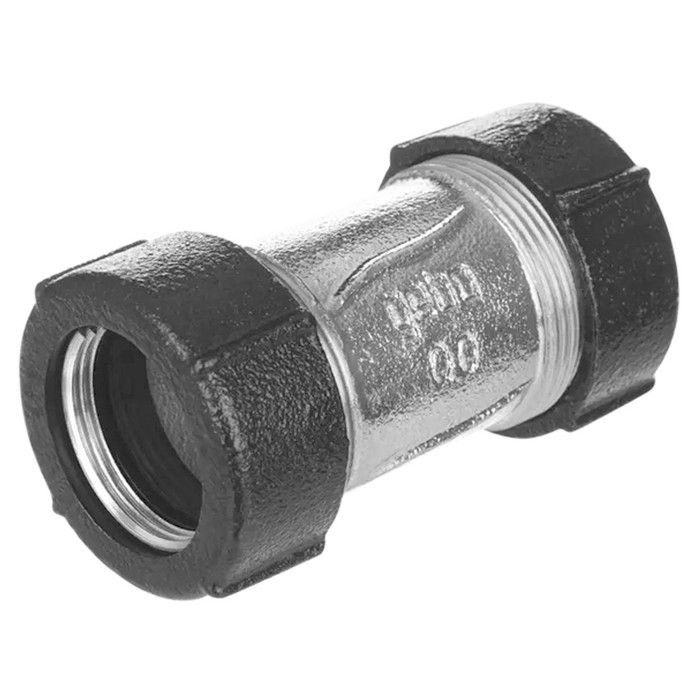

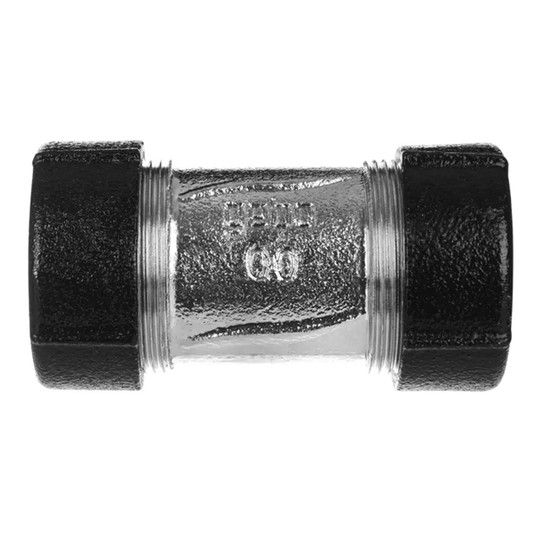

Uniwersalna złączka zaciskowa GEBO QO DN15 19,7–21,8 mm NBR
Charakterystyka:
Uniwersalna złączka zaciskowa GEBO Quick QO z serii 195 to element przeznaczony do łączenia rur stalowych oraz rur PE. Obustronne połączenie zaciskowe ułatwia wykonanie połączenia instalacyjnego. Złączka ma korpus wykonany z żeliwa ciągliwego EN-GJMB-350-10, zabezpieczony powłoką cynkowaną, oraz uszczelnienie NBR.
Model ma rozmiar DN15 i jest przeznaczony do rur o średnicy zewnętrznej 19,7–21,8 mm. Może być stosowany w instalacjach wody, gorącej wody oraz gazu na zewnątrz budynków, zgodnie z określonymi parametrami pracy. Maksymalne ciśnienie robocze wynosi 10 bar dla wody, 6 bar dla gorącej wody i 5 bar dla gazu na zewnątrz budynków.
Ważne: przy montażu złączki GEBO Quick serii 195 na rurach PE obowiązkowe jest zastosowanie tulei wspornej GEBO. Tuleja nie wchodzi w skład zestawu i należy zamówić ją osobno. Przed montażem należy sprawdzić zgodność średnicy rury oraz parametrów instalacji z danymi technicznymi złączki.
Dane techniczne GEBO 17.195.02.01:
- Kolor: Srebrny
- Konfekcja: Pojedyncza sztuka
- Liczba w opakowaniu: 1
- Materiał wykonania: Żeliwo ciągliwe
- Przeznaczenie: Do instalacji wodnych
- Rodzaj: Złączka zaciskowa
- Kod producenta: 17.195.02.01
- EAN: 4019576027188
- Producent: GEBO
Dodatkowe dane techniczne GEBO 17.195.02.01:
- Rozmiar nominalny: DN15
- Średnica zewnętrzna rury: 19,7–21,8 mm
- Rodzaj połączenia: Obustronne zaciskowe
- Obsługiwane rodzaje rur: Rury PE, czarne rury stalowe, rury stalowe
- Materiał korpusu: Żeliwo ciągliwe
- Oznaczenie materiału: EN-GJMB-350-10
- Obróbka powierzchni: Cynkowanie ogniowe, ocynkowanie
- Materiał uszczelnienia: NBR
- Normy rur stalowych: DIN EN 10220 seria 1, seria 2 i seria 3; DIN EN 10255
- Normy rur PE: PE 80, PE 100 i PE-Xa (SDR 11) zgodnie z DVGW GW 335 A2/A3, DIN 8074/75, DIN EN 12201-2 i DIN 16893
- Maksymalna temperatura pracy dla wody w rurach stalowych: 25°C
- Maksymalna temperatura pracy dla gorącej wody w rurach stalowych: 80°C
- Maksymalna temperatura pracy dla wody w rurach PE: 20°C
- Maksymalne ciśnienie robocze dla wody w rurach stalowych: 10 bar
- Maksymalne ciśnienie robocze dla gorącej wody w rurach stalowych: 6 bar
- Maksymalne ciśnienie robocze dla gazu na zewnątrz budynków: 5 bar
- Maksymalne ciśnienie robocze dla wody w rurach PE: 10 bar
- Temperatura otoczenia dla gazu na zewnątrz budynków: Od -20°C do 60°C
- Certyfikat dla gazu na zewnątrz budynków: DVGW-Reg.-Nr. NG-4502BL0450
- Podstawa kontroli dla gazu na zewnątrz budynków: DIN 3387-1

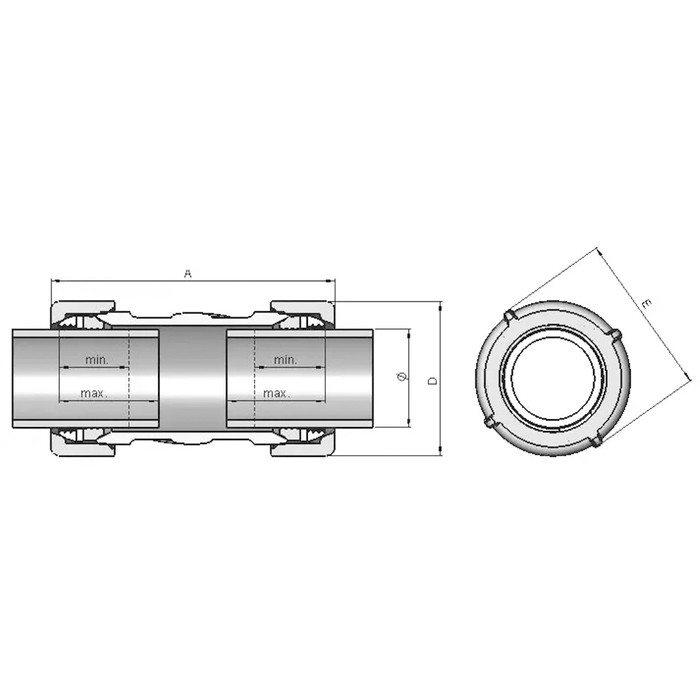

- Wymiar A: 88 mm
- Rozmiar narożnika e: 42 mm
- Minimalna głębokość wprowadzenia: 23 mm
- Maksymalna głębokość wsuwania: 32 mm
Cechy produktu GEBO 17.195.02.01:
- Obustronne połączenie zaciskowe – umożliwia zaciskowe połączenie rur po obu stronach złączki.
- Uniwersalne zastosowanie – możliwość stosowania z rurami stalowymi i PE, zgodnie ze specyfikacją.
- Korpus z żeliwa ciągliwego – wykonanie z materiału EN-GJMB-350-10.
- Powłoka cynkowana – zabezpieczenie powierzchni korpusu.
- Uszczelnienie NBR – zastosowanie uszczelnienia z kauczuku nitrylowego.
- Rozmiar DN15 – do rur o średnicy zewnętrznej 19,7–21,8 mm.
Zawartość zestawu:
- Uniwersalna złączka zaciskowa GEBO QO DN15 19,7–21,8 mm NBR
